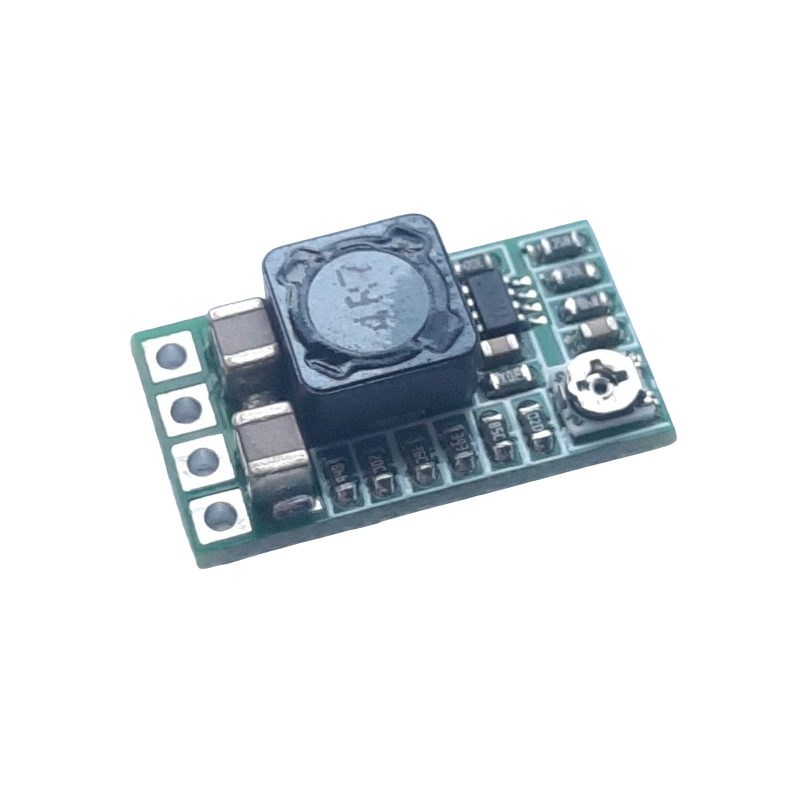

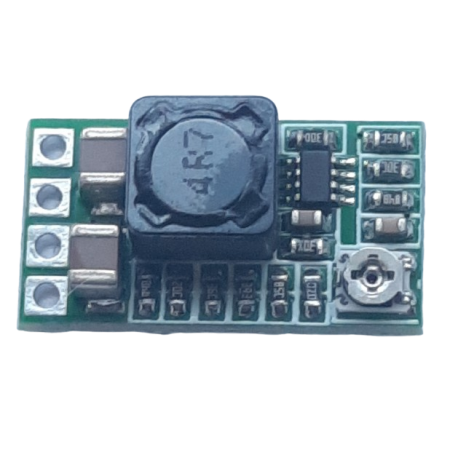

1 Stück DC-DC Konverter Spannungswandler Multi variabel und fix - DCDC3AMULTI1

1 Stück DC-DC Konverter Spannungswandler Multi variabel und fix - DCDC3AMULTI1

• Eingangsspannung: DC 4,5-18V
• Ausgang variabel (mit Platinenpoti einstellbar): DC 0,8-17V
• Ausgang fix (brückbarer Festspannungsausgang): DC 1,8 / 2,5 / 3,3 / 5 / 9 / 12V
• Ausgangsstrom: maximal 3A kurzzeitig (hohe Hitzeentwicklung!), Dauer: 2,1A
  Bei einer Ausgangsspannung von DC 12V und einem Ausgangsstrom von 1,5A
  konnten Test zeigen, daß keine Wärmeabfuhr notwendig ist.
• Effizienz von Eingangs- zu Ausgangsstrom: max. 97,5% (bei 6,5 zu 5V / 0,7A)
• Schaltfrequenz: 500kHz
• Restwelligkeit: 20mV (12V zu 5V/3A)
• Arbeitstemperatur: -40°C – +85°C (mit steigender Temp. Sinkt die Ausg.leistung)
• Leistungsbegrenzung: keine
• Max. Belastung Temperatur: +40°C
• Statischer Max.-Strom: 0,85MA
• Belastungsstabilität: ±1%
• Ausgangsspannung-Einstellgenauigkeit: ±0,5%
• Ausgangskurzschlussfestigkeit: kurzzeitig: ja, nicht dauerhaft
• Verpolungsschutz am Eingang: Nein, Schutzdiode ist vorhanden
• ENABLE-Eingang: vorhanden: High Leve (2-5V)l: Ausgang vorhanden
  Low Level (0V): Schaltung aus

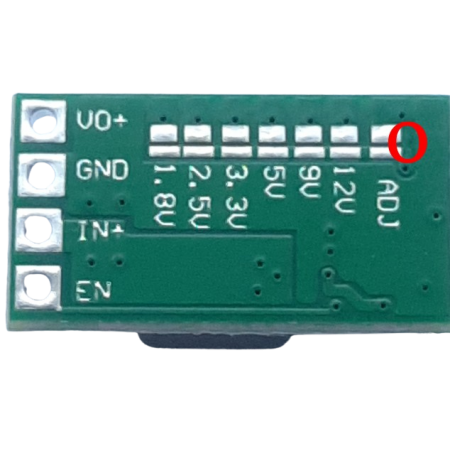

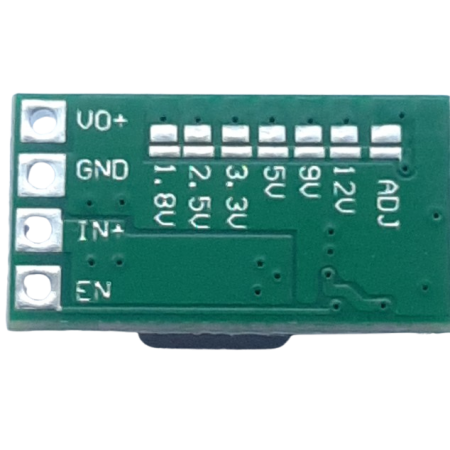

• Um eine fixe Ausgangsspannung zu ermöglichen, trennen Sie vorsichtig den
  schmalen Leiterplattensteg zwischen den Padreihen mit einem Messer auf und
  setzen eine Lötbrücke bei den gewünschten Ausgangsspannungspads.
• Anschlüsse zum Löten, Rastermaß: 2,54mm
• Größe: ca. 2 x 1 x 0,5cm  (LxBxH)
• Gewicht: ca. 1,68gr.
