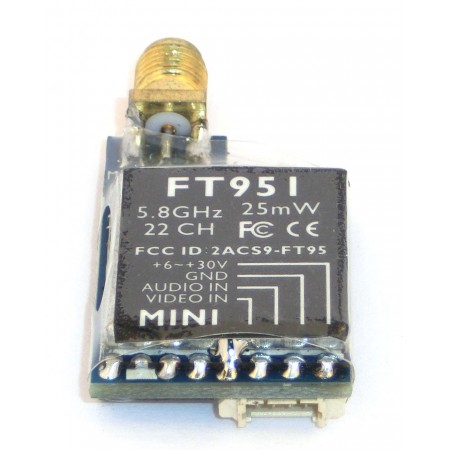

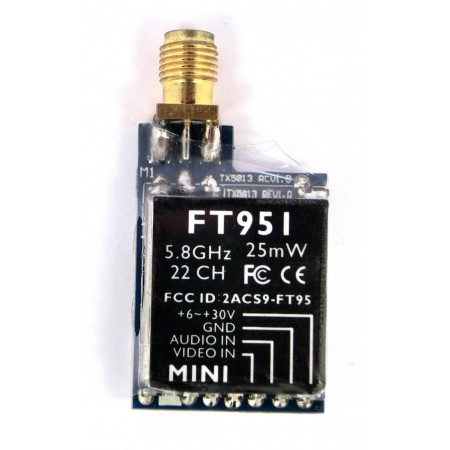

1 Set Mini Sender 5,8Ghz 25mW 22Kanäle FPV Band: A B D SMA-Buchse ohne Pin Stabantenne GoPro2 AV Kabel CE

Mini - Sender 5,8Ghz 25mW 22 Kanäle FPV ohne Pin SMA-Buchse Stabantenne Kabel GoPro2 Kabel CE Anleitung 1VE=1Set

Mini - Sender 5,8Ghz 25mW 22 Kanäle FPV ohne Pin SMA-Buchse Stabantenne Kabel GoPro2 Kabel CE Anleitung

Technische Daten:
============
- Sendefrequenz: 5,8Ghz

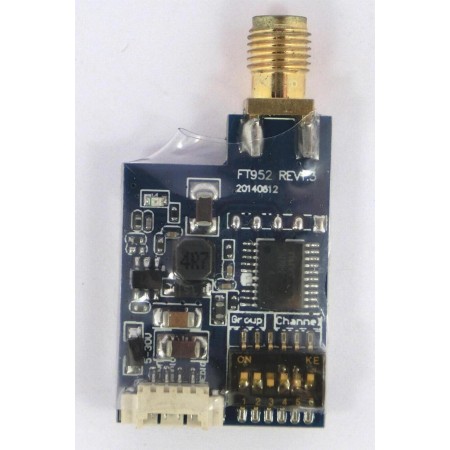

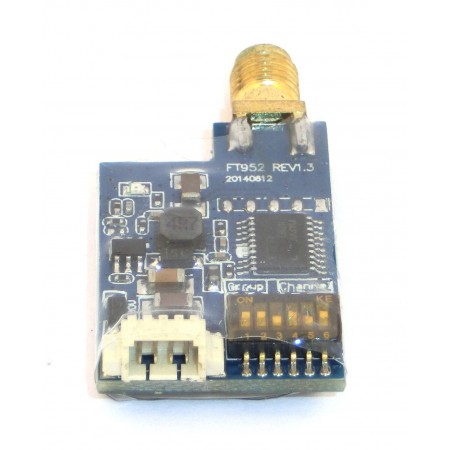

- Kanal über DIP-Schalter einstellbar
- 22 Kanäle auf 3 Bändern verfügbar: Band A, B, D
- Eingänge: Audio IN / Video IN (über 4-poligen Anschluss)
- Stromversorgung IN: 6-30Volt DC (über 4-poligen Anschluss)
- LED Power Indikator

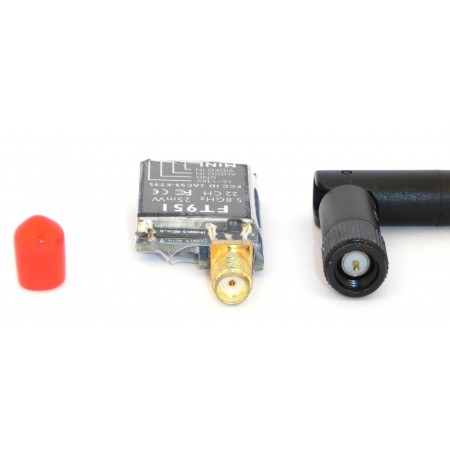

- Antennenamschluss am Sender: SMA-Buchse = ohne Pin = female !
  zum Anschluss von div. 5,8Ghz Antennen - auch Cloverleaf etc.
  die als Gegenstück dann einen Stecker (SMA-Stecker) besitzen müssen !

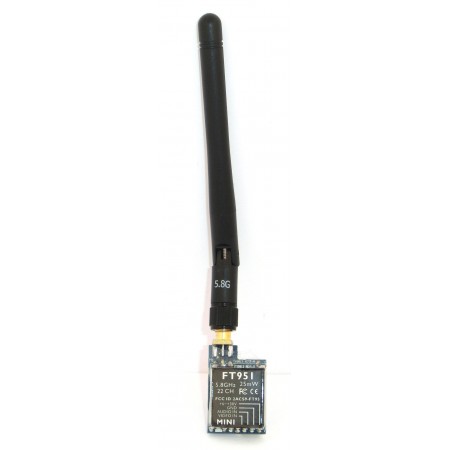

- Stabantenne 90° knickbar inklusive passend hierfür mit Pin

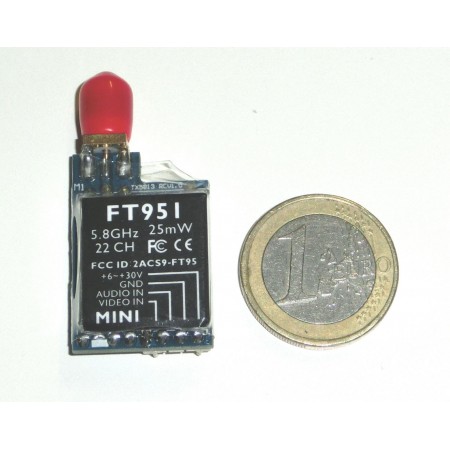

- Abmessungen des Senders:  ca. 30 x 20 x 8mm
- Mini-Sender mit gerade einmal ca. 6gr. !

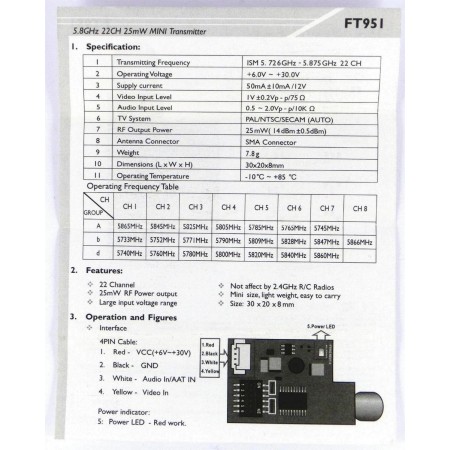

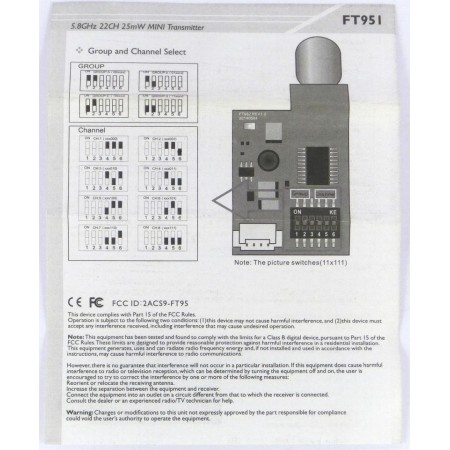

- Anleitung engl. inklusive (mit Bildern zum Anschluss u. DIP-Schalter
  Programmierung)

Folgende Kanäle sind wählbar:
Band A: CH1: 5865 Mhz CH2: 5845 Mhz CH3: 5825 Mhz CH4: 5805 Mhz CH5: 5785 Mhz CH6: 5765 Mhz CH7: 5745 Mhz
Band B: CH1: 5733 Mhz CH2: 5752 Mhz CH3: 5771 Mhz CH4: 5790 Mhz CH5: 5809 Mhz CH6: 5828 Mhz CH7: 5847 Mhz CH8: 5866 Mhz
Band D: CH1: 5740 Mhz CH2: 5760 Mhz CH3: 5780 Mhz CH4: 5800 Mhz CH5: 5820 Mhz CH6: 5840 Mhz CH7: 5860 Mhz

Ideal für FPV-Flug und robuste Einsätze.

Lieferumfang:
=========
1x Set bestehend aus:
- Sendemodul 5,8Ghz, 25mW in DE max. erlaubt, ohne Pin=SMA-
   Buchse=male
- 1x Stabantenne 5,8Ghz mit Pin (SMA-Stecker)

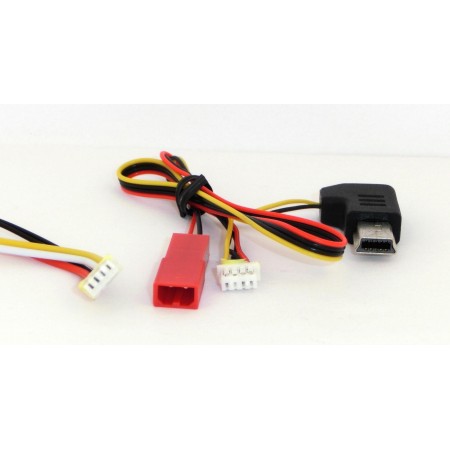

- Audio-/Video-/Stromversorgungskabel (4-polig)
- FPV-Anschlusskabel passend für die GoPro2 Kamera
- Englische Anleitung mit Bildern
- CE-Zertifikat

TX58252

Datenblatt

Länge
30mm
Breite
20mm
Höhe
8mm
Artikelgewicht
6
Eingangsspannung
6-30V DC
Setinhalt
Sendemodul mit SMA-Buchse female ohne Pin, Stabantenne mit Pin, Audio- u. Video- Stromversorg.kabel, GoPro2 AV-Kabel, engl. Anleitung, CE-Zertifikat
Arbeitsstrom
50mA bei 12V DC
Anschlusskabellänge
100mm
Arbeits-Temperaturbereich
-10 bis +85 °C
Anschlüsse
4-poliger gemeinsamer Anschluss Mini-JST für Stromversorgung, Audio- und Videoeingang
Setanzahl
1x Modell: FT-951
Leistung
25mW
Frequenz
5,8GHz
Format
PAL / NTSC / SECAM Auto

Spezialartikel

Download

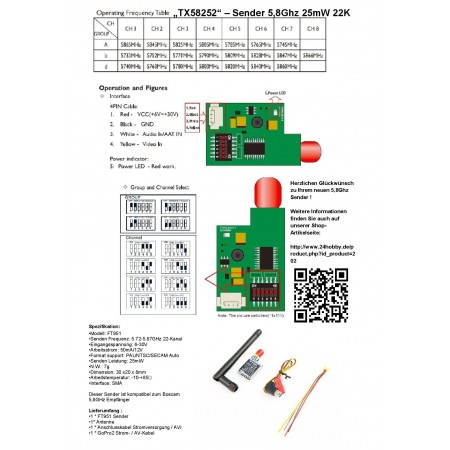

TX58252-Anleitung-dt

Download (252.23KB)
